TẠI TRẠM ĐÈN:

1.  Tủ điều khiển và giám sát chiếu sáng từ trung tâm:

     - Tủ điều khiển và giám sát chiếu sáng từ trung tâm được thiết kế chia thành 2 ngăn: ngăn trên lắp đặt thiết bị điều khiển kết nối, ngăn dưới lắp đặt thiết bị đóng cắt động lực.

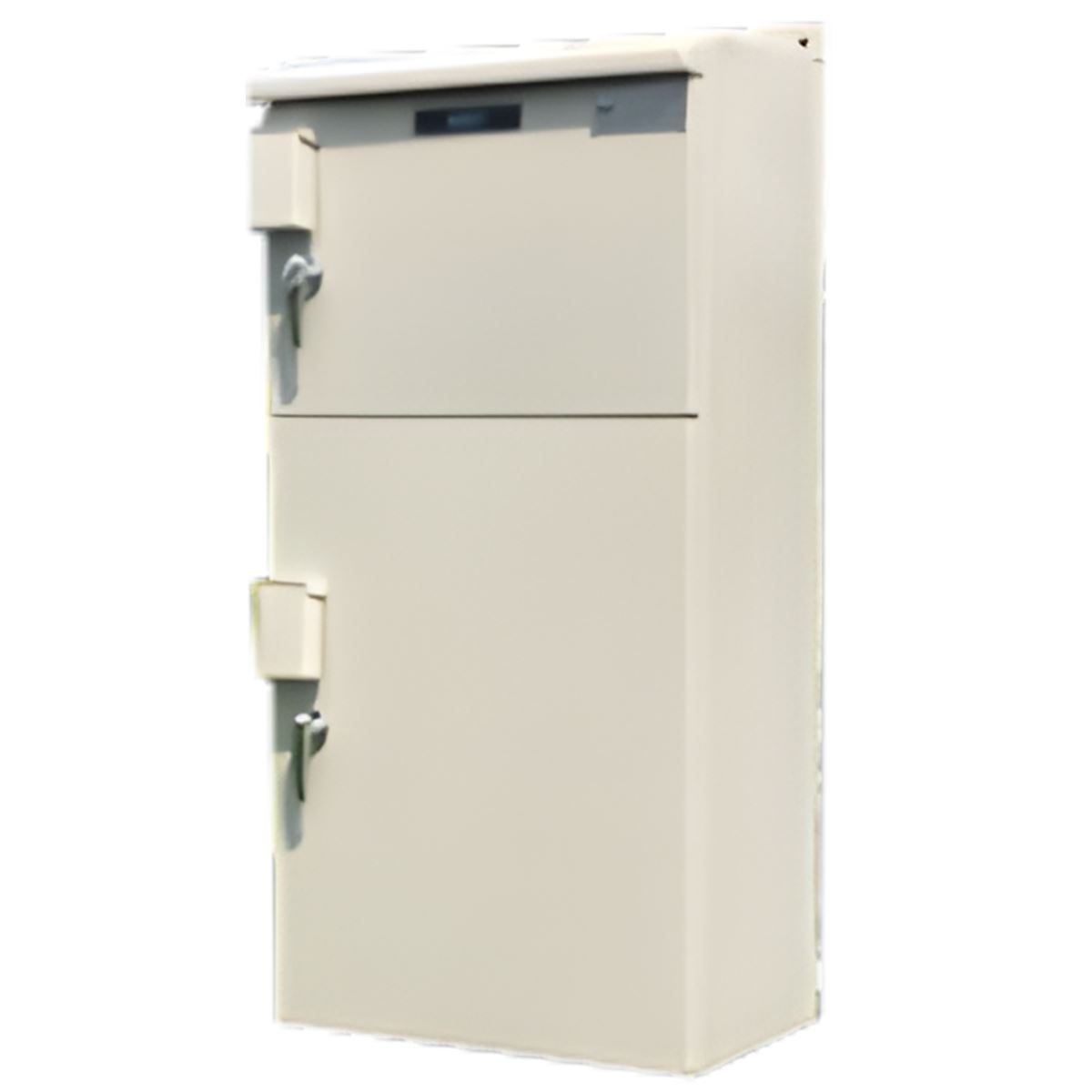

Vỏ tủ điều khiển chiếu sáng 2 ngăn:

+ Ngăn trên lắp đặt thiết bị điều khiển

+ Ngăn dưới lắp đặt cơ cấu động lực

+  Kích thước 1200x600x350mm.

+  Sử dụng vật liệu thép, sơn tĩnh điện màu ghi.

+  Khoan lắp sẵn các lỗ lắp đặt phụ kiện cho tủ điều khiển chiếu sáng.

+  Lắp đặt khóa cửa bảo vệ.

Các cơ cấu động lực:

+  01 Aptomat 3 pha  100A-150A

+  06 Aptomat 1pha 63A

+  02 Khởi động từ 3 pha 100A-150A

+  03 TI 200/5A

+  01 Ắc quy 12V- 4AH

+  02 Cầu đấu 3 pha 60A

+  01 Cầu đấu 3 pha 100A -150A

+  01 Zơ le thời gian

+  01 Công tắc chuyển mạch

Các cơ điều khiển:

+  Thiết bị điều khiển và giám sát từ trung tâm GSM/4G (SLC100-GSM/4G)

+  Thiết  bị điều khiển truyền thông (Isever RF)

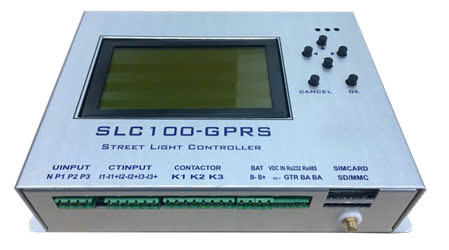

2. Thiết bị điều khiển và giám sát từ Trung tâm truyền thông GSM/4G (SLC100-GSM/4G):

Kiểu dáng:



Thông số kỹ thuật của thiết bị:

Chế

Điều khiển theo thời gian thực đóng cắt cho tủ điều khiển chiếu sáng.

+ Tự hoạt động theo lịch lập sẵn: Số mốc thời gian đặt trước cho cài đặt chế độ đóng cắt và cắt giảm là 5 mốc thời gian, 04 chế độ điều khiển.

+ Điều khiển trực tiếp thông qua phím bấm.

+ Nhận lệnh điều khiển từ xa thông qua phần mềm.

Chế độ giám sát:

+ Giám sát chế độ đóng cắt trạm đèn.

+ Giám sát điện áp, dòng điện 3 pha (sử dụng 3 TI đo dòng điện được lắp ngoài), tính toán và giám sát năng lượng tiêu thụ theo thời gian thực.

+ Dữ liệu giám sát được lưu trữ vào thẻ nhớ SDCard.

 Giao tiếp dữ liệu:

+ Kết nối truyền dữ liệu về trung tâm thông qua mạng GSM/4G

+ Có sẵn khả năng kết nối truyền dữ liệu đến điểm sáng

Chế độ hiển thị:

+ Hiển thị các thông số giám sát: điện áp, dòng điện, năng lượng tiêu thụ.

+ Hiển thị các thông số cài đặt và tham số điều khiển hệ thống.

Các lối vào:

+ Lối vào nguồn xoay chiều 3 phase 4 dây: N-P1-P2-P3

• Đo điện áp 3 phase
• Cấp nguồn cho thiết bị
• Dòng điện tiêu thụ tối đa 20mA

+ Các cặp lối vào TI : Gồm 03 cặp I1-I1; I2-I2; I3-I3

• Điện áp 110 - 265 VAC
• Dòng tiêu thụ tối đa  2.5 A
• Dòng không tải 10 mA

+ Lối sạc và cấp nguồn Acquy: (B- B+)

• Sạc Ắc quy:  điện áp 12V -  dòng 2A
• Phương pháp nạp ắc quy 3 trạng thái
• Các lối ra điều khiển: Các cặp lối ra điều khiển: Gồm 03 cặp K1; K2; K3

+ Kiểu Rơle output

+ Dòng điện điều khiển tối đa: 2A

 Các cổng giao tiếp truyền thông:

+ RS232

+ RS485

•  Thẻ nhớ dữ liệu ngoài:

+ SDCard: 4Gb

•  Màn hình hiển thị:

+ Màn hình LCD 240 x128 điểm ảnh

•  Truyền thông: GSM/4G

+ Dải tần: 900MHz/1800MHz

+ Công suất truyền: 2W/1W@900MHz/1800MHz

+ Phần mềm nhúng kết nối truyền thông.

+ Bộ vi xử lý : + Bộ xử lý: 128KB 64K x 16 FLASH AVR 8-Bit Microcontroller AVR® ATmega Series ATMEGA128A 64 Pin 16MHz 5V 64-TQFP

 Các thông số khác:

+ Thời gian thực sai số 1s/ngày

+ Nhiệt độ hoạt động: -10^oC đến +85^oC

+ Độ ẩm tối đa 97%

+ Bảo vệ mạch cách ly môi trường: phủ keo cách điện.

 Kích thước:

+ Chiều dài: 250 mm

+ Chiều rộng: 167 mm

+ Chiều cao: 54 mm

• Vật liệu vỏ: Nhôm màu ghi sáng
